電機軸對中（激光對中儀）

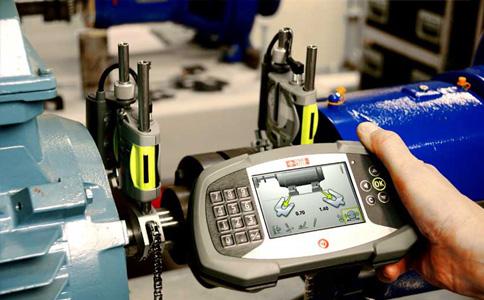

電機軸對中（激光軸對中儀）
激光對中設備是一種測量設備，用于調整兩個連接的設備的相對位置，以確保設備組的相對位置滿足設計要求。
激光對準的基本原理
激光的*大特點是其方向性和單色性。方向性是指從激光發生器發出激光之后，光束發散非常小，并且在到達接收器時基本上沿直線傳播而不會損失能量。另一方面，單色性是指發射的光波具有單個波長。接收者可以輕松區分它，并且不受外界影響。光線干擾。激光對準裝置是激光器的這兩個特性的應用。激光對準設備不僅精確，而且方便，靈活且省時。
激光對準設備通常使用波長為635至670 nm的半導體紅色激光。下圖顯示了激光對準設備的示意圖。 A配備了可以同時發送和接收激光束的測量儀器。軸和B軸通過，信號通過。線路已連接到主機設備。
光束分別從安裝在A軸和B軸上的兩個測量儀器發出，并被另一方接受。當光束照射到接收器的光電點陣CCD時，會形成一個小的照射區域，并且主計算機在計算后確定照射區域的能量中心點，從而獲得更高的精度。隨著軸旋轉，每個光束的能量中心點也在另一個接收器的CCD收集表面上移動。激光對中儀根據該位移計算出被測設備的軸向和角度偏差。
為方便研究，作者簡化了激光對中設備的工作過程，如下圖所示，僅研究了平面中的偏差分量。
