放線
一般設備安裝時，采用幾何法放線法。通常是確定基礎中心點，然后劃出平面位置的縱、橫向基準線，基準線的允許偏差應符合規定要求。
- 平面位置放線時，應符合下列要求：
- 根據施工圖和油管建筑物的柱軸線、邊沿線或標高線劃定設備安裝的基準線（即平面位置縱、橫向中心線和標高線基準線）。

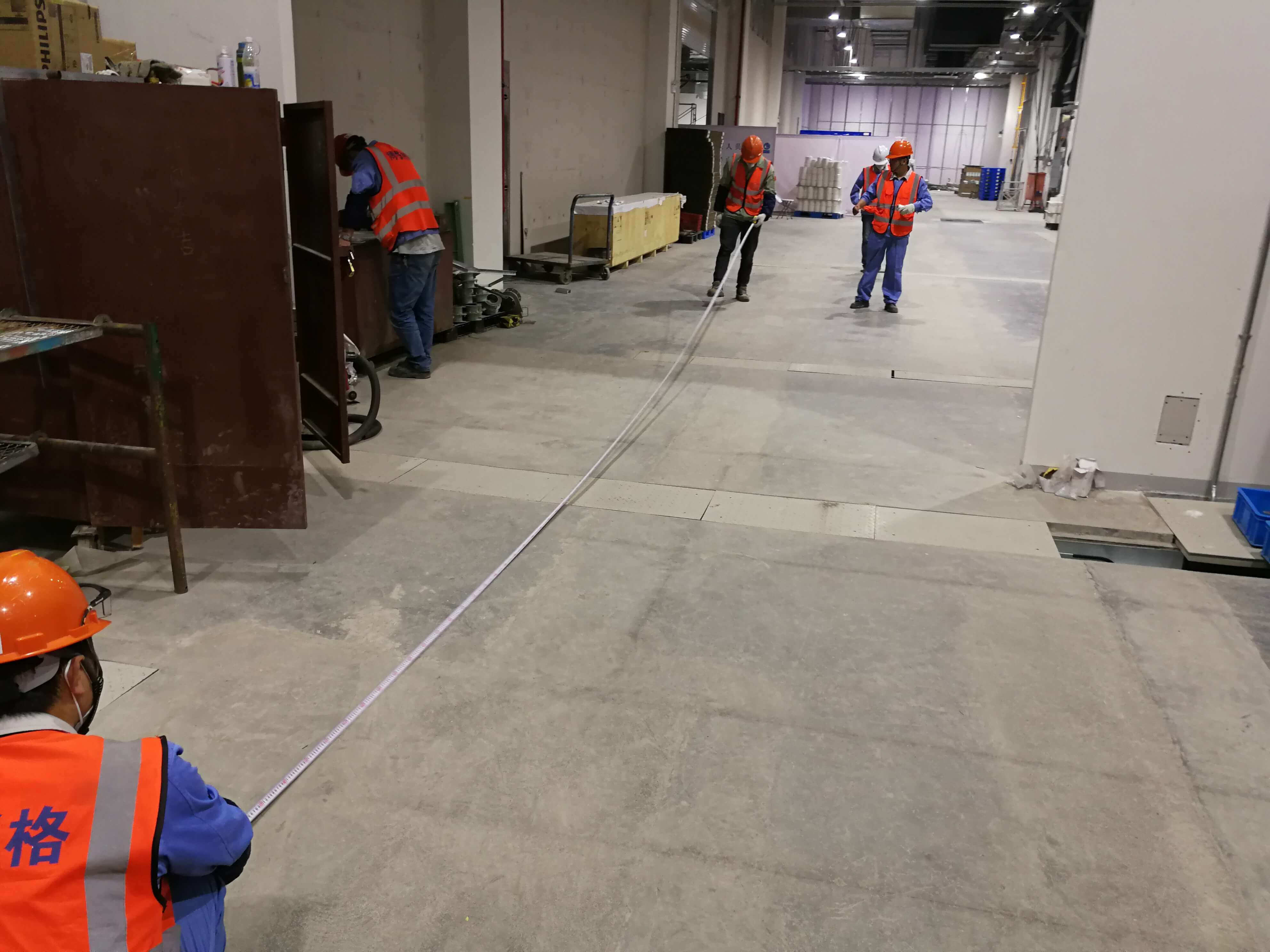

- 較長的基礎可用經緯儀或吊線的方法，確定中心點，然后劃出平面位置基準線（縱、橫向基準線）。
- 施工中基準線有可能被就位的設備覆蓋的，且設備就位后必須復查的，應事先引出基準線，并做好標志；

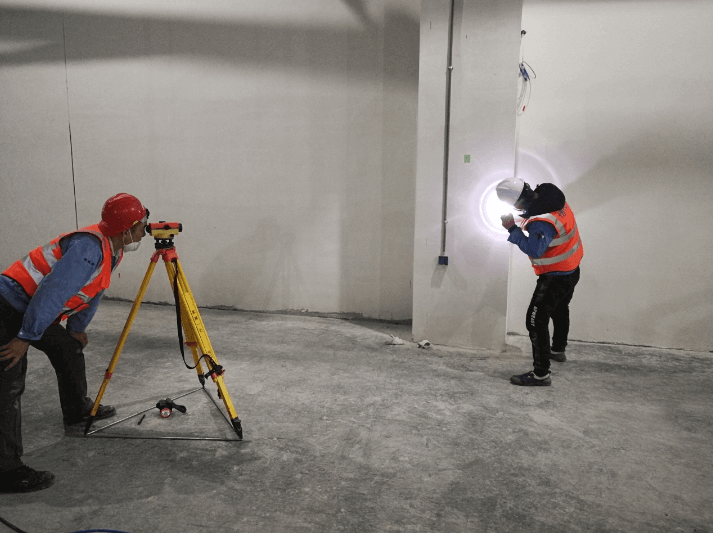

- 根據建筑物或劃定的安裝基準線測定標高，用水準儀轉移到設備基礎的適當位置上，并劃定標高基準線或埋設標高基準點。根據基準線或基準點檢查設備基礎的標高以及預留孔或預埋件的位置是否符合設計和相關規定。
- 若聯動設備的軸心較長，放線有誤差時，可架設鋼絲替代設備中心基準線。
- 相互有連接、排列或銜接關系的設備，應按設計要求劃定共同的安裝基準線。必要時應按設備的具體要求，埋設臨時或者**的中心標板或基準放線點。埋設標板應符合要求：
- 標板中心應盡量與中心線一致。
- 標板頂端應外露4-6mm，切勿凹入。
- 埋設要用高強水泥砂漿，*好把標板焊接在基礎的鋼筋上。
- 待基礎養護期滿后，在標板上定出中心線，打上沖眼，并在沖眼周圍劃一圈紅漆作為明顯的標志。
