自動化設備安裝調試概述
發布時間：2021-04-21 03:21:04

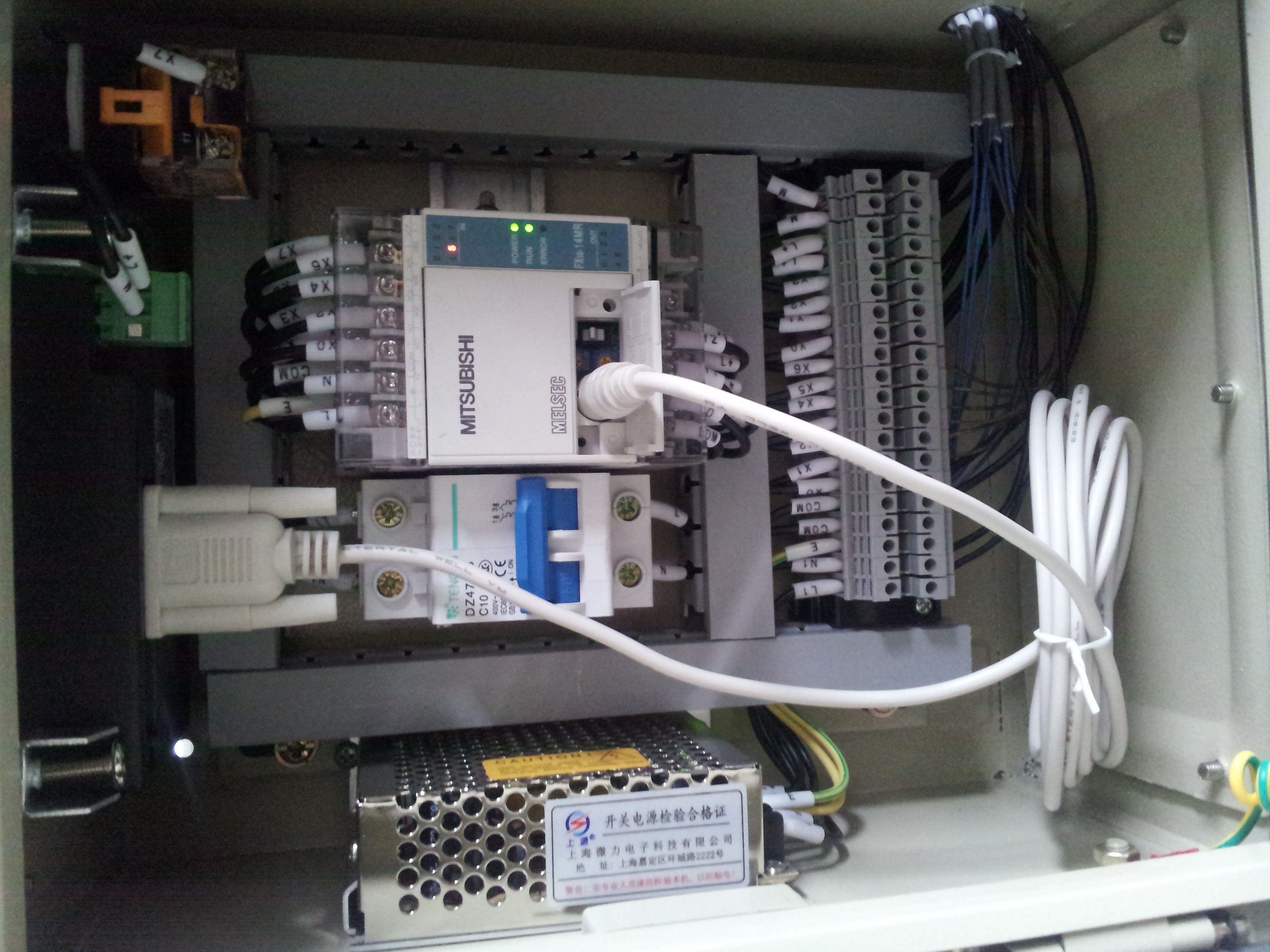

1.自動化設備調試概述
變電站在發電，配電和輸電中起著重要作用，它們是電力系統設計和建設中的重要環節，并且在整個網絡系統的安全性和有效性中也起著重要作用。因此，變電站自動化設備的安裝，調試以及運行維護對整個電網都非常重要，一旦出現問題，將對電網的質量和效率產生重大影響。變電站自動化設備包括集成自動化設備，功率測量等。用于二次自動化設備（包括智能終端，時間同步系統，繼電保護設備和通信系統）的調試和控制數據收集也在不斷發展和發展。變電站。有調試，運營和維護公司的重要發展方向。不斷改善變電站自動化設備安裝調試，運行維護的弊端，尤其是調試技術和方法的使用，以及運行維護過程中需要注意的事項。這些與改革是一致的。它的安全穩定運行和電網的長期發展具有堅實的基礎。
2.變電站自動化設備的安裝與試運行
在安裝工作中，有必要檢查工作的準確性，尤其是光纖的程度，同時還要檢查變電站，設備和電源的外觀布局，以確保順利進行。隨后的試運行工作。調試工作的主要目的是確保變電站自動化設備在工作過程中安全穩定地運行。
單元調試
單機調試主要包括維護機制檢查，抽樣檢查，功能測試，通信設備檢查和SOE分辨率檢查。安裝檢修壓力板后，您需要確保其發送的各種網絡出站消息均保持有效的檢修狀態，以確保正確接收消息。特別是，必須檢查GOOSE開關的輸入/輸出功能的正常性。通訊檢查過程是檢查設備與過程層和間隔層之間網絡的良好性。使用繼電保護設備增加到自動化設備的遠程信令數量，可以有效地驗證SOE時間的準確性。確保時間精度小于1ms。
后臺監控系統調試
變電站自動化設備的監視系統在接線和操作方面與常規變電站沒有太大不同。使用高級通信和應用程序，只需在后臺監視設備的運行狀態即可。同時，預防性的切回按鈕可監控5個監控系統本身。 5防御。在調試過程中，將獨輪車位置正確連接到地面開關位置，以確保及時正確發送警報信號。設計過程要求保護壓力板的表面為黃色，出口壓力板的表面為紅色，其他壓力板的表面為灰色。這對于某些編程操作很有用。智能變電站后臺監控系統要求監控人員充分了解相關協議。觀察者僅獲得完整的站點配置文件，因此您需要注意每個點的準確性和SOE時標的標識。并且，該裝置同時進行了相關實驗。如果后臺設備需要接收大量信號，則必須檢查后臺是否丟失了點，以確保自動化設備操作的完整性。
網絡調試
智能變電站自動化設備依靠電子電流互感器進行某些操作。電子電流互感器與帶有大電流發生器的標準RA串聯連接，并且ETA通過光纖合并。該單元，從而減少了數據量和電流。信號輸入到電子式電流互感器校準器。電流發生器可以模擬初級電流以進行比較，并查看ETA??輸出的數字信號是否與標準TA輸出的模擬信號匹配。高壓發生器與ETV和標準TV并聯連接。類似地，數據量電壓信號通過光纖和合并單元傳輸，*后傳輸?shù)诫娮幼儔浩餍?zhǔn)器。標準電視的輸出電壓還必須與電子電壓的互感匹配。校準器已連接。使用高壓發生器模擬一次電壓，校準器實時檢查ETA輸出的數字信號和標準TV輸出的模擬信號的轉換率，*性和波形是否一致。被發現。波形是否同步，從而完成電壓轉換器的校準。
防護裝置的試運行
由于自動保護設備**的采樣協議和多樣化的接口，許多類型的自動保護設備測試儀無法**適應自動保護設備的所有采樣系統，因此必須進行調試。但是，自動保護的設備測試儀基本上可以接收到受保護設備的GOOSE信息反饋，并將消息發送到受保護設備。因此，應根據保護設備和測試儀的不同，采取合理的調試方案。**個計劃是將傳統的微機保護測試儀連接到模數轉換設備，以將數據采樣信號輸出到組合器。 ，合并器自動執行。繼電保護設備連接到系統，保護設備G00SE網絡接口通過PC連接，以監視和處理反饋信息并提供保護。第二種解決方案是發送數據。在將自動保護測試儀的信號直接采樣到自動化設備的保護設備中，保護設備中的G00SE信息直接反饋到所連接的自動保護測試儀，所有調試工作都由自動保護測試儀完成。在**種解決方案中，模數轉換器與合并后的設備之間的打包過程需要一定的時間才能完成，這會導致一些錯誤。在實際的調試過程中，應考慮所有可能的錯誤，以確保調試結果的準確性。相對而言，第二種方案可以在某種程度上避免這種錯誤。這意味著該過程不必經過模數轉換器，整個調試過程就是一個自動保護測試儀和保護器。 ，大大提高了調試結果的準確性。因此，在以上兩種方案中，您需要在相同的情況下選擇第二種調試方案。
